rele de estado solido entrada PIC , CMOS , TTL

olibeiro · 5 Oct 2010

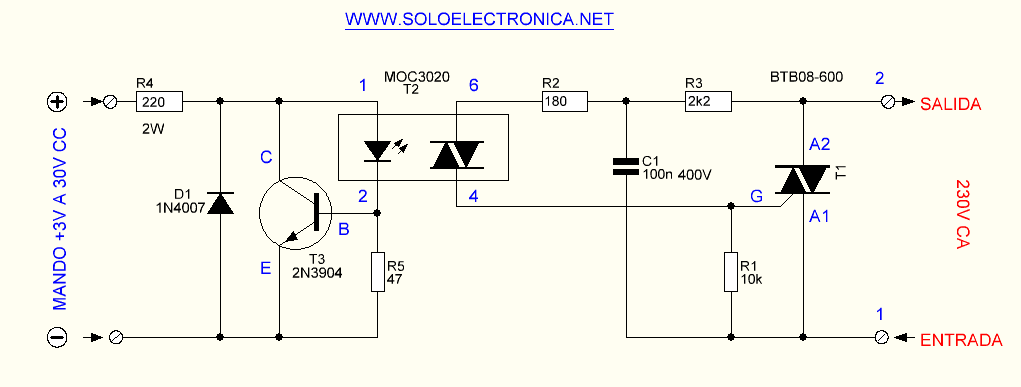

relé de estado sólido

Características:
-Tensión de control de 3V a 30V CC
-Tensión de salida 115V a 280V CA
-Potencia de salida 400W (sin modificaciones, disipador de calor)
-Corriente mínima de funcionamiento 50 a 100mA

saludos olibeiro.

HTML:

http://www.soloelectronica.net

jesus_lomor · 5 Oct 2010

Eso no seria mas bien un switch, usando un triac?

yarozvaldi · 5 Oct 2010

Pues los relevadores tienen unos platinos movidos por una bobina, que sería lo mismo que un switch, el incoveniente que yo le encontraria sería el costo por hacerlo, al final creo que te saldría mejor comprar un relevador que hacerlo..... a pesar de eso es buen diseño gracias por el aporte...saludos...=)

orcrist · 6 Oct 2010

yarozvaldi dijo:
Pues los relevadores tienen unos platinos movidos por una bobina, que sería lo mismo que un switch, el incoveniente que yo le encontraria sería el costo por hacerlo, al final creo que te saldría mejor comprar un relevador que hacerlo..... a pesar de eso es buen diseño gracias por el aporte...saludos...=)

Por eso es de estado solido porque no tiene ninguna pieza mecanica, la ventaja con estos relevadores es que son optoacoplados, no hay una conexion fisica entre los circuitos, muy util para cuando necesitas encender grandes cargas (especialmente inductivas) con una senal TTL.

Gracias por el diagrama

xfr · 11 Oct 2010

rele rele, que gusto meda el releee!

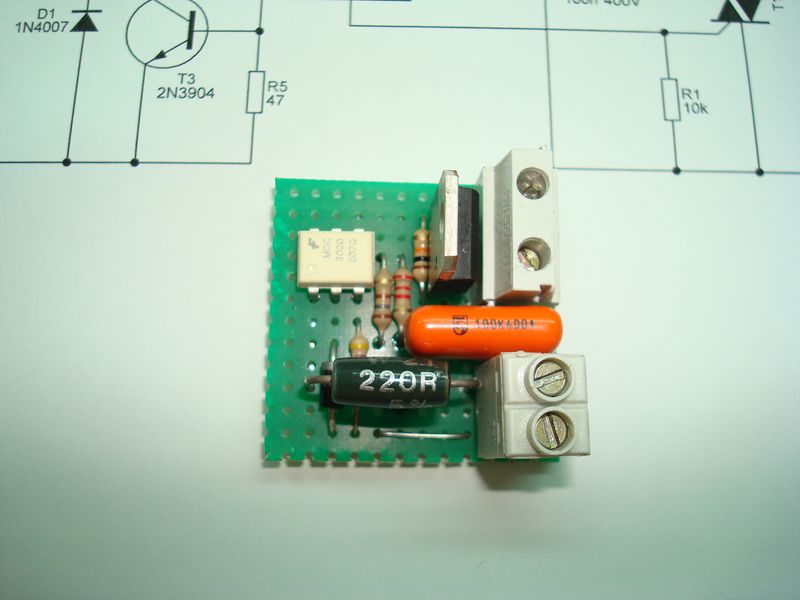

Este circuito está muy bien. Pequeñito para el soldador y listo.
Muuuuuuuuuuuchas gracias
xfr:metal:
