Dejando de lado las antenas de bote pringles o lata de chiles pasamos a ver algo mas decente y de mejores resultados en cuanto a antenas wireless caseras se refiere.
Antena direccional TDJ15 Circular de 15 Dbi de ganancia.
Material.
- Una varilla ranurada de 10 cm de largo y 5 o 6 milimetros de gruesa. (no vale mas grueso que eso ni mas delgada por que crea resistencia al paso de la energia)
- 10 tuercas chicas que puedan entrar en la varilla de 5 milimetros
- Una hoja de metal por ejemplo una carcasa de un microondas, o una tapa lateral de CPU, cualquier chapa de metal que tengra un grosor de 0.5 o 1 milimetro, por ahi hay cajas de galletas que son hechas de metal un poco mas delgado, si escojes de esa incluso podrias cortarla con unas tijeras normales de costura para cortar tela.

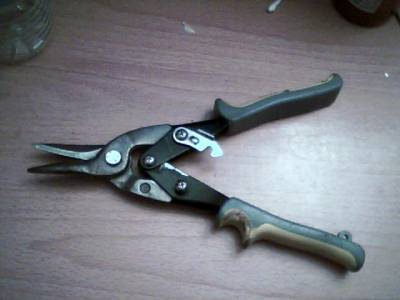

- Pinzas de tijera, (con estas puedes cortar facilmente metal de hasta 1 milimetro, aqui coloco una imagen ya que es el herramienta mas imprescindible para cortar los circulos de metal.
http://img4.uploadhouse.com/fileuploads/4802/4802738061a2a0d226d583be9f340e56817f1bc.jpg
- Un connector N hembra para chasis o en su defecto un cable coaxial que por un lado tenga los cables pelados y por el otro tenga el conector RP SMA hembra ya que lo soldaremos directamente a la antena como fue en este caso.
- Cautin soldador de 40 Watts, mientras sea de mayor potencia es mejor, ya que al soldar sobre metal te le quita todo el calor a la punta y hace que la soldadura ni se derrita, el mio era de 130 watts (tipo pistola), pero puedes intentar con el tuyo si es de menos potencia nomas tener paciencia.
- Herramientas extra como pinzas, lija, lapiz, compas, martillo, clavo, soldadura, tijeras.

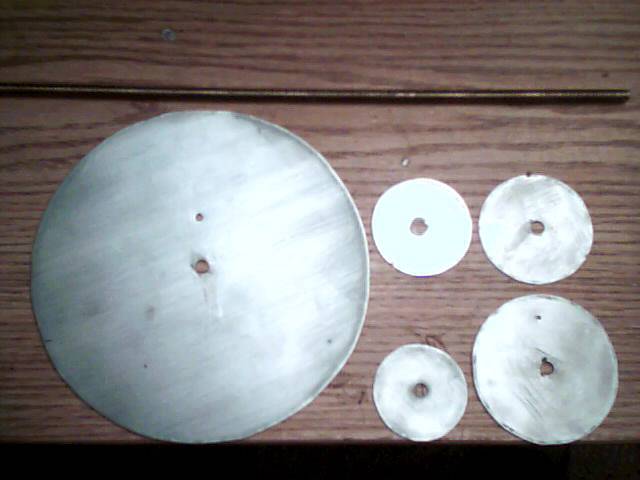

http://img6.uploadhouse.com/fileuploads/4802/4802740016145510d29c1d57c364a7bf6c46d63.jpg
http://img8.uploadhouse.com/fileuploads/4802/4802739be073d4d4092d81261d43ea7cc87eb2a.png

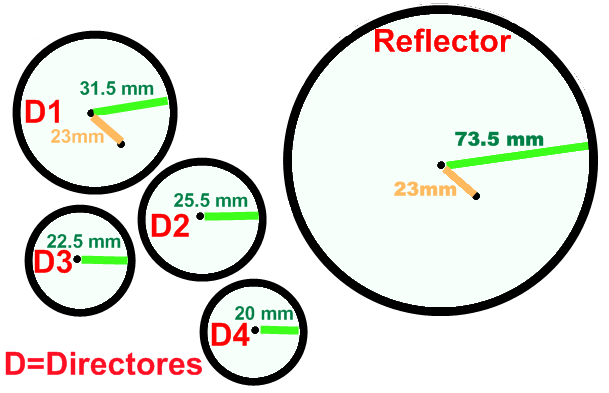

Las medidas en verde representan la medida del Radio del circulo, pon esa medida en tu compas a la hora de hacer el circulo, pero te recomiendo que primero con un clavito chiquito y un martillo hagas una pequeña marca donde se posara la punta de metal del compas para asi tengas siempre el punto de referencia central del circulo, todo debe estar bien al milimetro con maximo de 2 mm de error, ya que cada falla nos costara cierta perdida de ganancia a nuestra antena, no es tan critico pero trata la medida exacta para un trabajo prolijo.
Todos los agujeritos centrales de los circulos son del diametro de la varilla de 5 mm, trata de no dejarlos muy grandes, que apenas puedan entrar girandolos a la varilla ranurada, asi nos aseguramos un buen contacto con esta aunque vayamos a usar tuercas para fijarlos a esta.
el agujero a 23 mm del D1 hazlo de 1 mm con una broca de taladro de la mas pequeña, como por ahi pasara el hilo central del coaxial y le echaremos soldadura nos conviene que sea chiquito el agujero, en cambio si es que vas a usar conector N como sabras su hilo central es mas grueso por lo que deberas de hacerlo de unos 2.5 o 3 mm segun veas y claro aparte las perforaciones extras para fijarlo atras del reflector con sus respectivas tuercas y tornillos.
el agujero del 23 mm del reflector puedes dejarlo de 3 mm sea cualquiera el caso de conector N o cable coaxial, ya que por ahi nada mas pasara la parte blanca del cable coaxial, osea sin su malla ni su cubierta negra, el cable vivo o central no debe tocar para nada el reflector.
http://img4.uploadhouse.com/fileuploads/4802/480274139ff4db5dfa3ef56e788deaee339d911.jpg
Insertamos la varilla en el reflector y le ponemos una tuerca por cada lado, despues con unas pinzas apretamos lo mas que podamos para que quede bien rigido ya que ahi es donde se posa el pilar de nuestra antena, como puedes ver abajito de la tuerca he puesto una moneda a la cual le hice un pozo en medio y la recorta un poco para hacerla de "rondana" todo esto para que diera 5 mm de altura, ya que si nada mas dejaba la tuerca me daba cerca de 3.5 milimetros de altura, si tienes por ahi rondanas puedes ponerle para darle la altura adecuada.
http://img6.uploadhouse.com/fileuploads/4802/48027420edb25aa5135204db6bd31652199aa3c.jpg

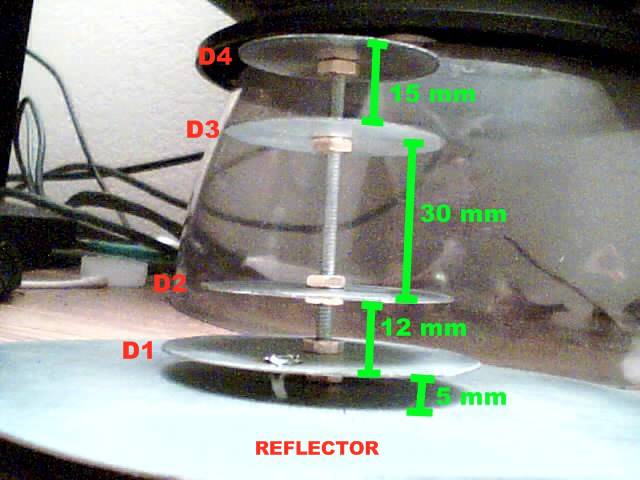

NOTA: la imagen de arriba fue con varilla de 3 mm, omite eso y haz de cuenta que es la de 5 mm, despues insertamos el D1, despues otra tuerquita para fijarlo muy bien con las dos pinzas y viendo que quede una distancia perfecta, es posible que de un lado te quede disparejo por 1 mm ahi nomas muevele tantito con la mano, enderezalo, despues viene el D2 y otra tuerquita para fijarlo bien, y asi hasta que terminemos de ensamblar todos los directores.

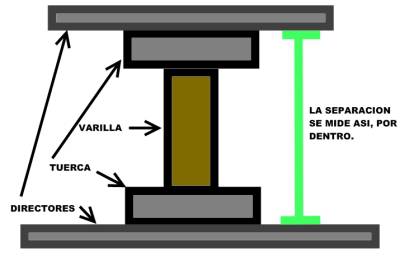

la medida se toma desde donde empieza la tuerca, aqui pongo un ejemplo abajito.
http://img9.uploadhouse.com/fileuploads/4802/480275292a33069eb1ff06790cf76ed4b4b17a9.jpg
http://img8.uploadhouse.com/fileuploads/4802/480274361e1d401d39bdaf06c68a4d5f39b83a4.jpg

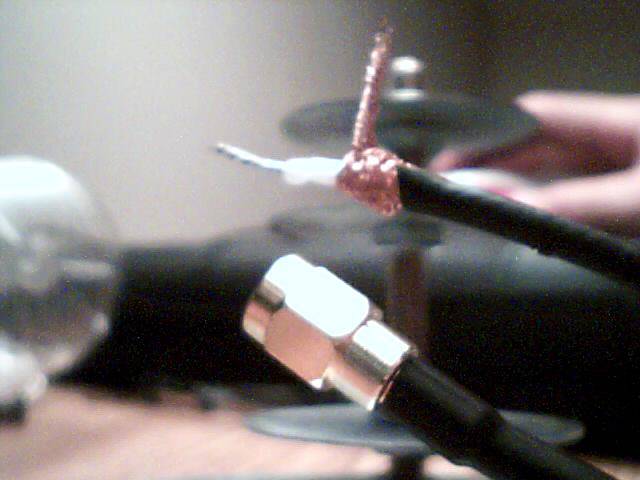

Ese es el cable que use, tiene una longitud de 15 CM, como mi tarjeta wireless es por USB uso alargadores USB para la longitud que necesite, no es recomendable usar mucho cable coaxial ya que cada metro te quita cerca de 0.6 decibel, eso hablando de cable de calidad pues hay otros que te quitan mas.
como ven en esa imagen, la parte blanca es el recubrimiento plastico del cable central que pasara por el agujero del Reflector, para que despues pase el puro cable central por el D1 para soldarlo a este, ahi se ve un poco larguito el cable central, para que no tengas problemas trata de que sobre salga unos 2 mm despues de que paso por el portillito del D1.
http://img4.uploadhouse.com/fileuploads/4802/4802744320e21b0c46647cc4ffe4833552c3f99.jpg
http://img7.uploadhouse.com/fileuploads/4802/4802745f4dd416e465c7ba246ad6e062cd48ff8.jpg

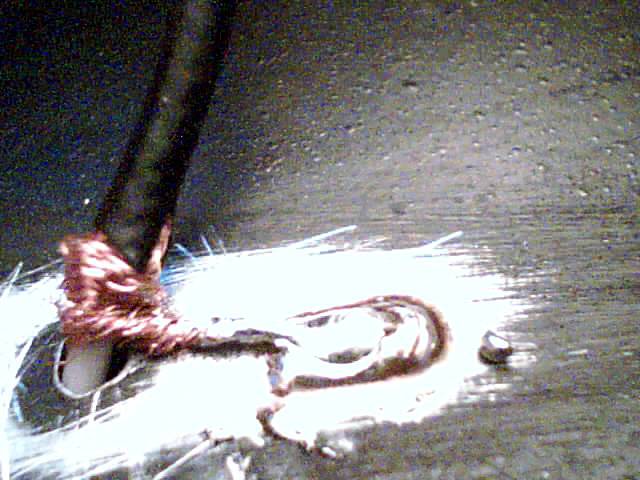

Ahi se ven los dos puntos a soldar, el cable central, y la malla que se soldaria atras del reflector y que seria ese el punto a tierra, masa o negativo.
http://img8.uploadhouse.com/fileuploads/4802/4802746f05b94550e812f1e5d6aed97528d400d.jpg

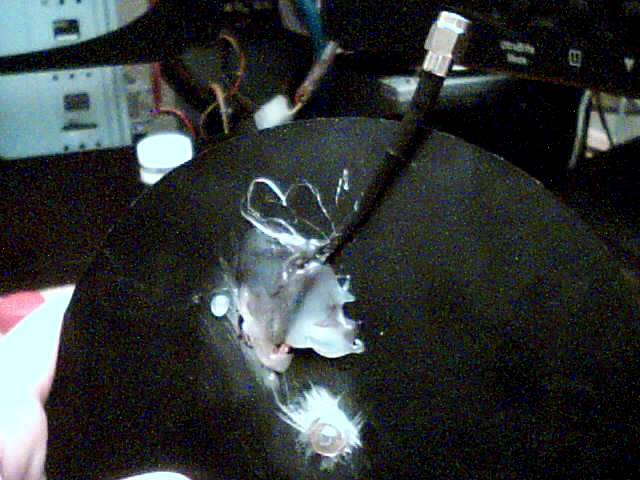

si tienes pistola de silicon le puedes dar su embarradita asi como le hice yo para que quede fijo y no se nos vaya a estar moviendo.
http://img9.uploadhouse.com/fileuploads/4802/4802748fd9801a3f0dc6b886d1da01e50614d67.jpg

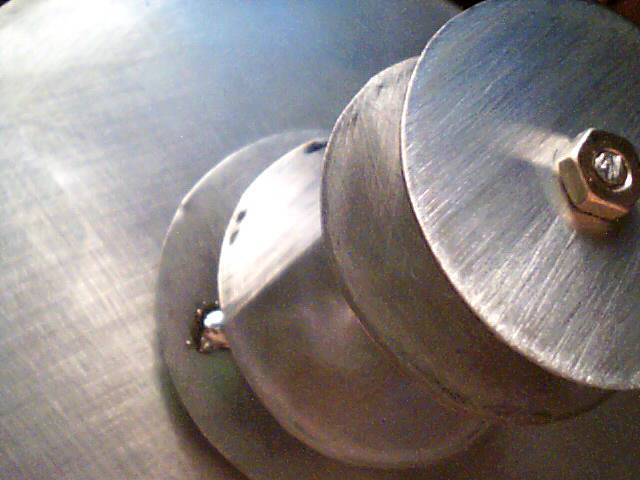

Como puedes ver ahi la tuerca y varilla que sobresale del D4 el mas chico esta casi al raz de la tuerca, no es por que me haya quedado exacto el montaje, si no que me sobraron unos cuantos centimetros de varilla, no nos conviene dejarselos por que nos quitara ganancia a nuestra antena, asi que con unas pinzas de cortar alambre o segun lo que se te ocurra le cortamos al raz la varilla para que quede justo como en la imagen, tambien puedes sostener la varilla con unas pinzas y usar una "cegueta" sierra de cortar metal para dejarla al raz.
http://img4.uploadhouse.com/fileuploads/4802/4802750d7988bb76f8af87a5f344fbf76751edc.jpg

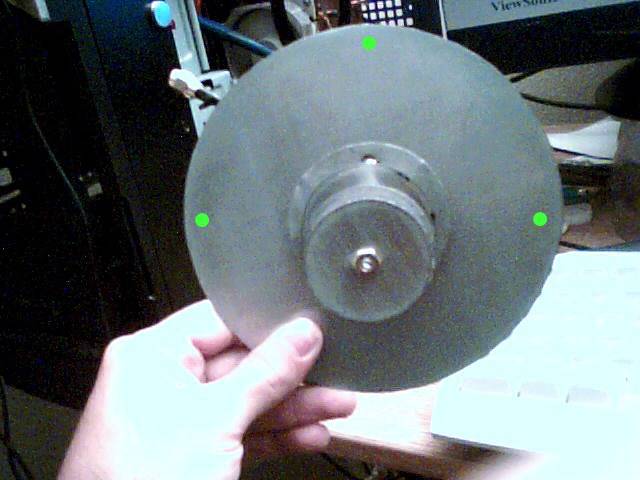

Cuando vayamos a probar nuestra antena no creas que puede estar en la posicion que sea, el puntito de soldadura ese que ves ahi donde soldamos el hilo central o vivo, debe estar bien centrado a lo alto para que la antena este polarizada verticalmente, si el puntito esta abajo o a los lados, o movido nos dara baja deteccion de redes ya que estara despolarizada, la mayoria de router usan la antenita vercalmente por lo que su polarizacion es vertical, asi que nos centraremos en usar esa polarizacion.
http://img7.uploadhouse.com/fileuploads/4802/48027553c93d84517696c39f13a2737dde07c49.jpg
Nuestra antena esta hecha toda de metal, bastante expuesta a que le llegue oxido o mojo, por lo tanto te recomiendo que busques en los trastes de cocina de tu mama un traste de esos transparentes de tupperware para que ahi atornilles tu antena en su interior y asi la protejas del oxido del medio ambiente, no te preocupes el plastico ese es compatible con tu antena y no hara que pierda nada de señal.
para fijarla en el tupperware puedes taladrar 3 agujeritos de 2 a 3 mm(segun la medida de los tornillos con tuerca que vayas a usar, pero recomiendo chiquitos de 3 mm) al reflector repartidos equitativamente, arriba, a la izquierda y otro a la derecha, asi mantenemos la posicion vertical y su polarizacion.
Miren aqui el amigo sonico nos ha mandado unas imagenes de su antena tdj ya montada en un tupperware y lista para ser montada en los ambientes mas adversos, incluso capaz de soportar otro diluvio como el que vivio noe sin que corra el riesgo de corroerse por el oxido.
